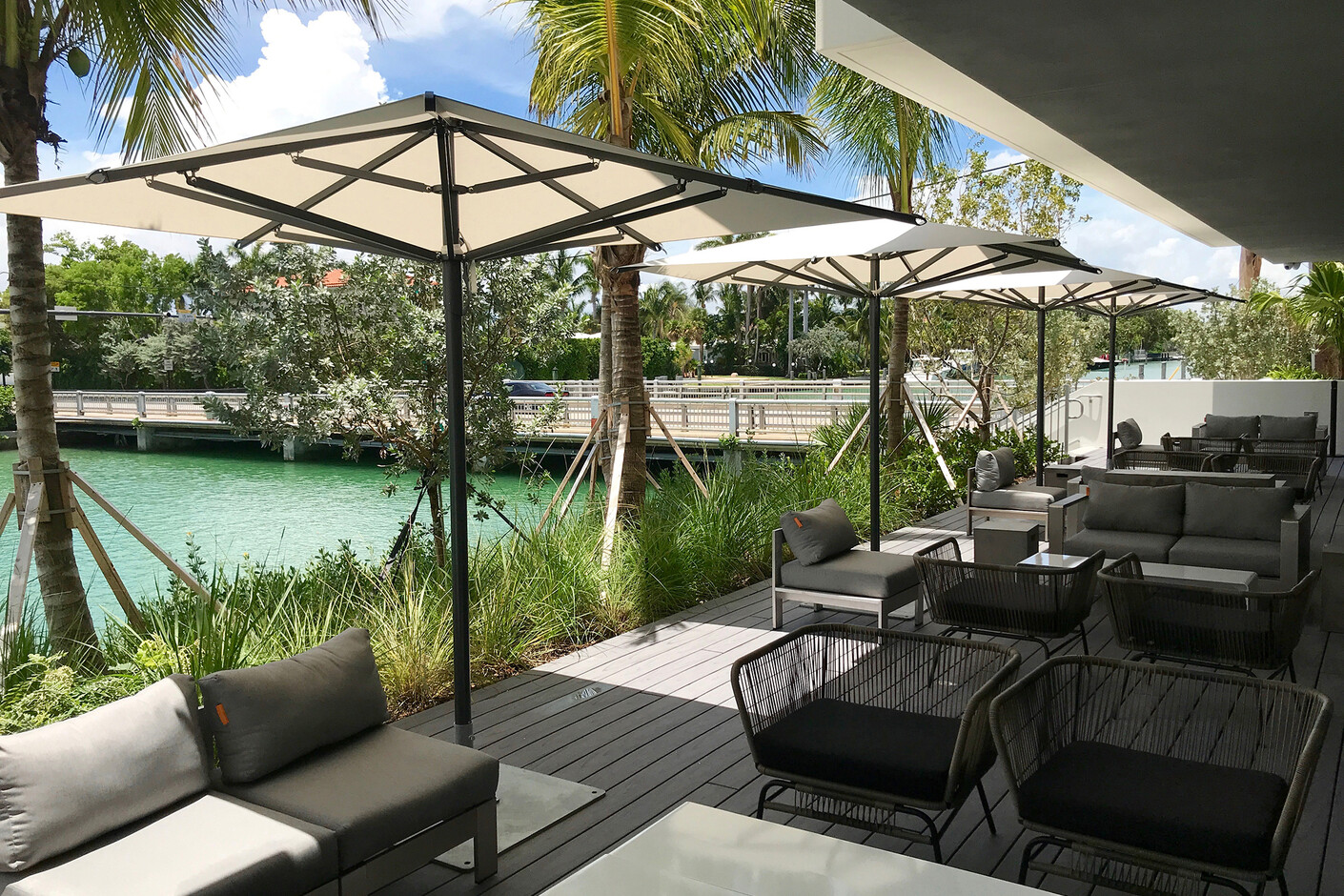

Spannschirm Typ S16

Spannschirm Typ S16

Die MDT – Aluminiumschirm S16 überzeugen mit ihrer optischen und technischen Einfachheit. Durch das leichtgängige Schiebespannsystem ist das Öffnen- und Schließen in sekundenschnelle möglich. Die Justierung des Schirmes erfolgt mittels eines Aluminiumspanngriffs über Kopfhöhe, für eine hindernis- und kinderfreie Bedienbarkeit.

Gestell

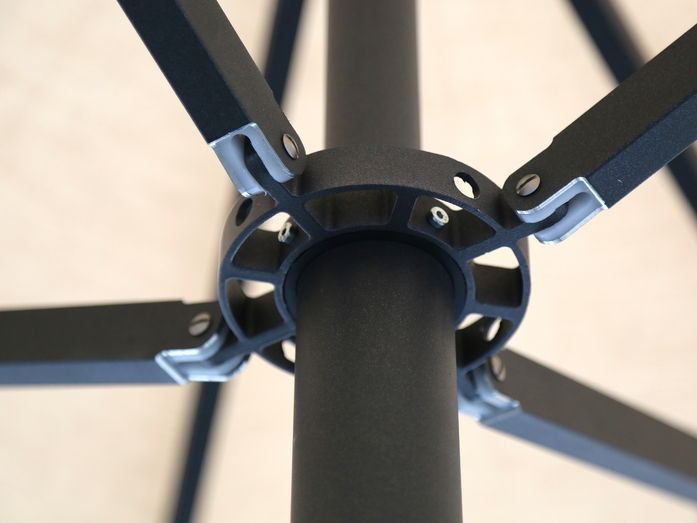

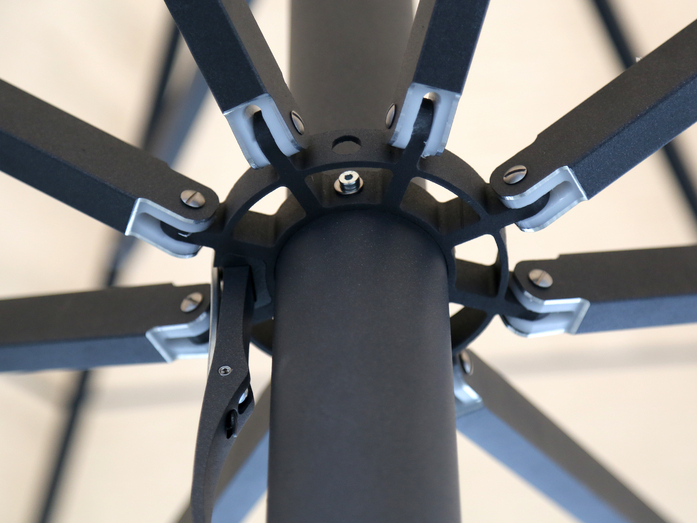

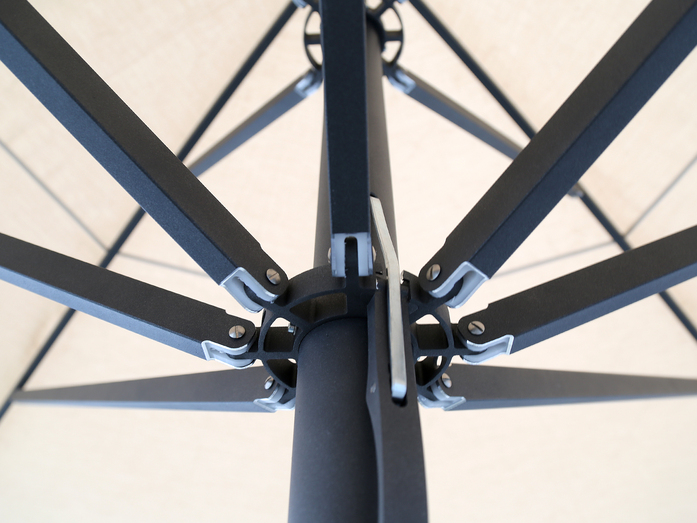

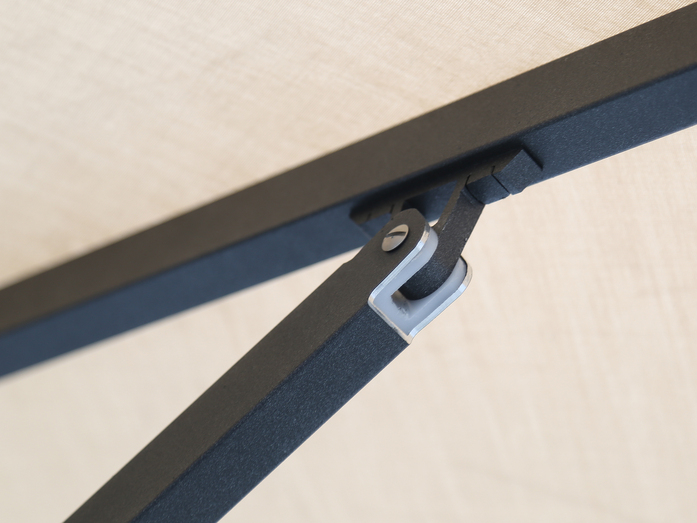

Streben bestehen aus Aluminium-Rechteckprofilen 30 x 20 x2 mm. Der Mast besteht aus einem Aluminium-Rundrohrprofil ø 60 x 3 mm mit einem 3-fache Vollaluminiumkranz, Aluminium Teleskop mit den Abmessungen 30 x 30 x 3 mm. Der Kranz ist aus hochfestem Aluminium gefertigt und enthält Verbindungen für die Strebenaufname. Alle Teile sind miteinander verschraubt. Das Gestell, die Strebenendkappen, der Kranz, die Abdeckung und der Griff (anthrazit) ist pulverbeschichtet (Polyesterpulver ca. 80 µ).

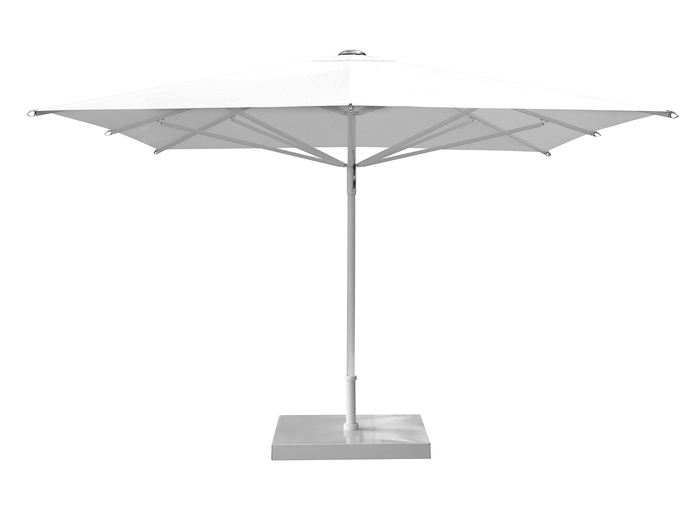

• Weiß RAL 9010 (Standard)

• Anthrazit DB 703 MT GL PE

Mechanik

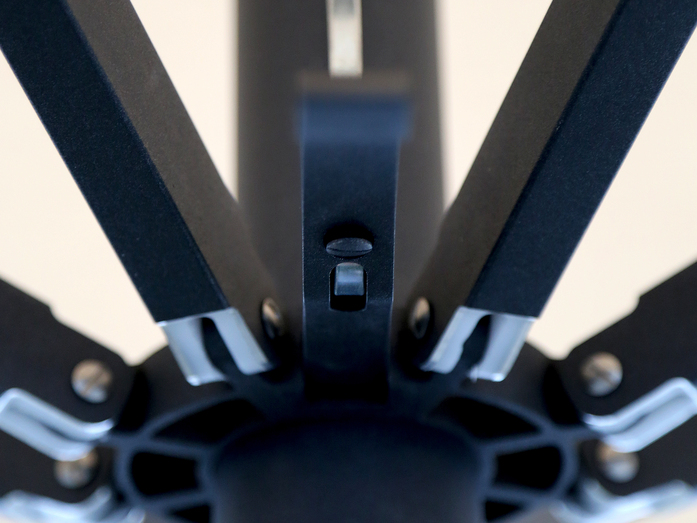

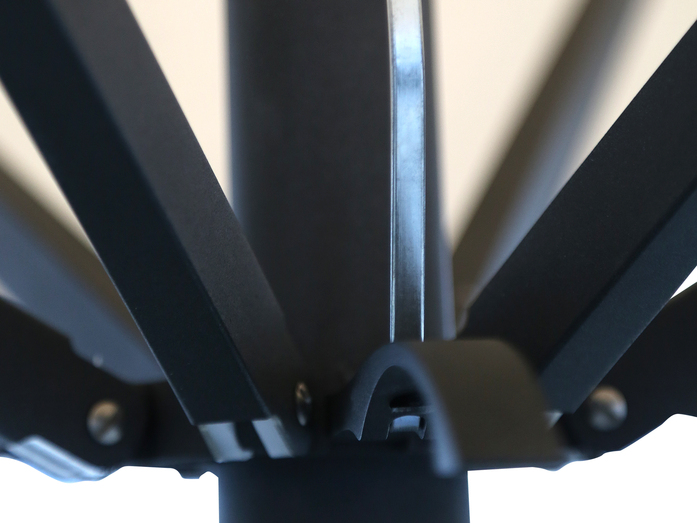

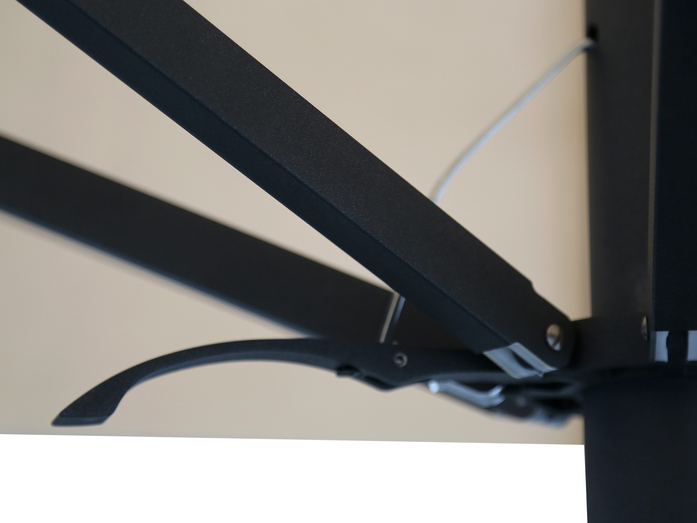

Der Spannmechanismus des Schirms wird mit Hilfe eines Aluminiumgriffs bedient. Dieser kontrolliert das interne Teleskopsystem, durch einen zink-beschichteten Zugriemen. Diese optimale ausbalancierte Spannmechanik gewährleistet eine einfache Schließung des Schirmes.

Bezug

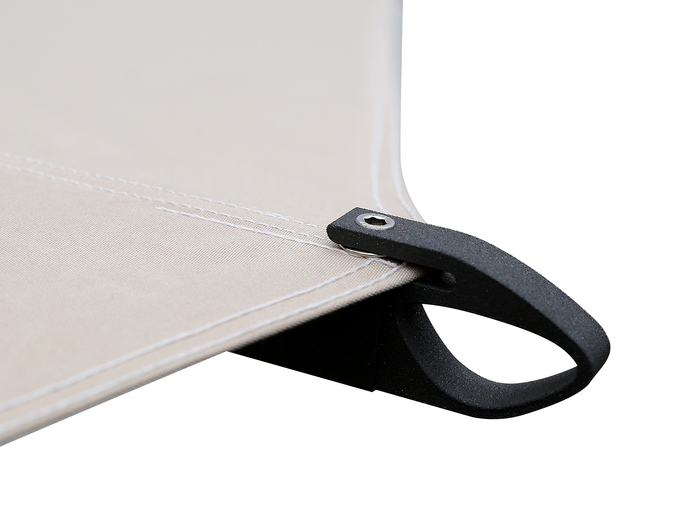

Zuschnitt besteht aus Einzelsegmenten; die Bespannung ist an den Strebenenden mit nicht rostenden Schrauben an der Aluminiumendkappe befestigt. Auswechselbar, farbecht, licht-, wasser- und witterungsbeständig, reiß- und scheuerfest, beständig gegen Umwelteinflüsse.

MDT-tex® 260
100% Polyestergewebe, ca. 260 g/m2, UV-Farbtonbeständigkeit: 6/8, Wassersäule: 700 mm, Flammschutz: schwer entflammbar nach DIN B1 DIN 4102-1, M1, NFPA 701 - Flat and Folded. Beschichtung: Polyurethan, Nähmaterial: Polyester

optional
MDT-tex® 300
100 % Polyacrylgewebe, ca. 300 g/m2, spinndüsengefärbt, UV-Farbtonbeständigkeit 4/5, Wassersäule: 370 mm, Nähmaterial: Polyester

Vorteile

•  Öffnen und Schließen des Schirmes mittels ALU-Griff, welcher am Kranz befestigt ist.

•  Alle Materialien sind wasser- und korrosionsbeständig

•  Teleskopmast - d.h. Öffnen und Schließen des Schirms über Tischhöhe

•  Vollaluminiumschirm

•  Mast mit 4 Hohlprofilen, zur Installation von Verkabelungen für das Nachrüsten der LED-Beleuchtung

•  Alle Streben im geöffneten Zustand auswechselbar

•  Alle Schirmteile recycelbar

•  Windsicher bis 60 km/h (mit geeigneter Bodenverankerung)

Zubehör

• LED-Beleuchtung

• Schutzhülle mit Teleskopstange und umlaufendem Reißverschluss

• Regenrinne zum Verbund mehrerer Schirme (quadratische Schirme)

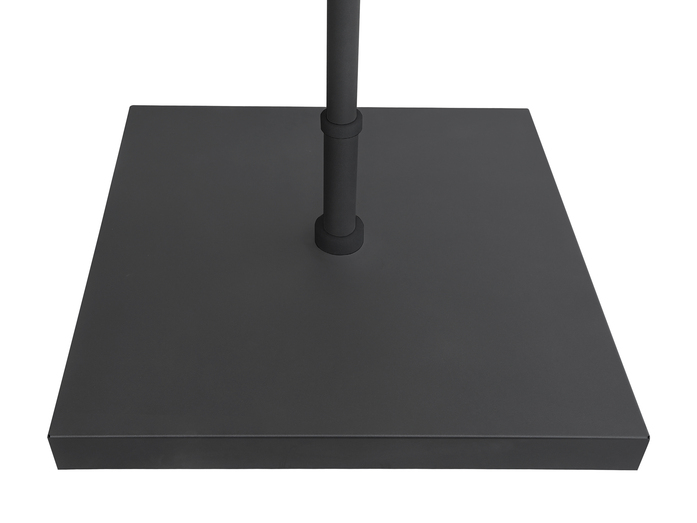

• Abdeckung für Rahmenständer (Cover)

Größen: 2,5 x 2,5 m, 3x 3 m, 3,5 x 3,5 m, ø 4m
