Panikstange nach DIN EN 1125

Panikstange nach DIN EN 1125
Produktbeschreibung

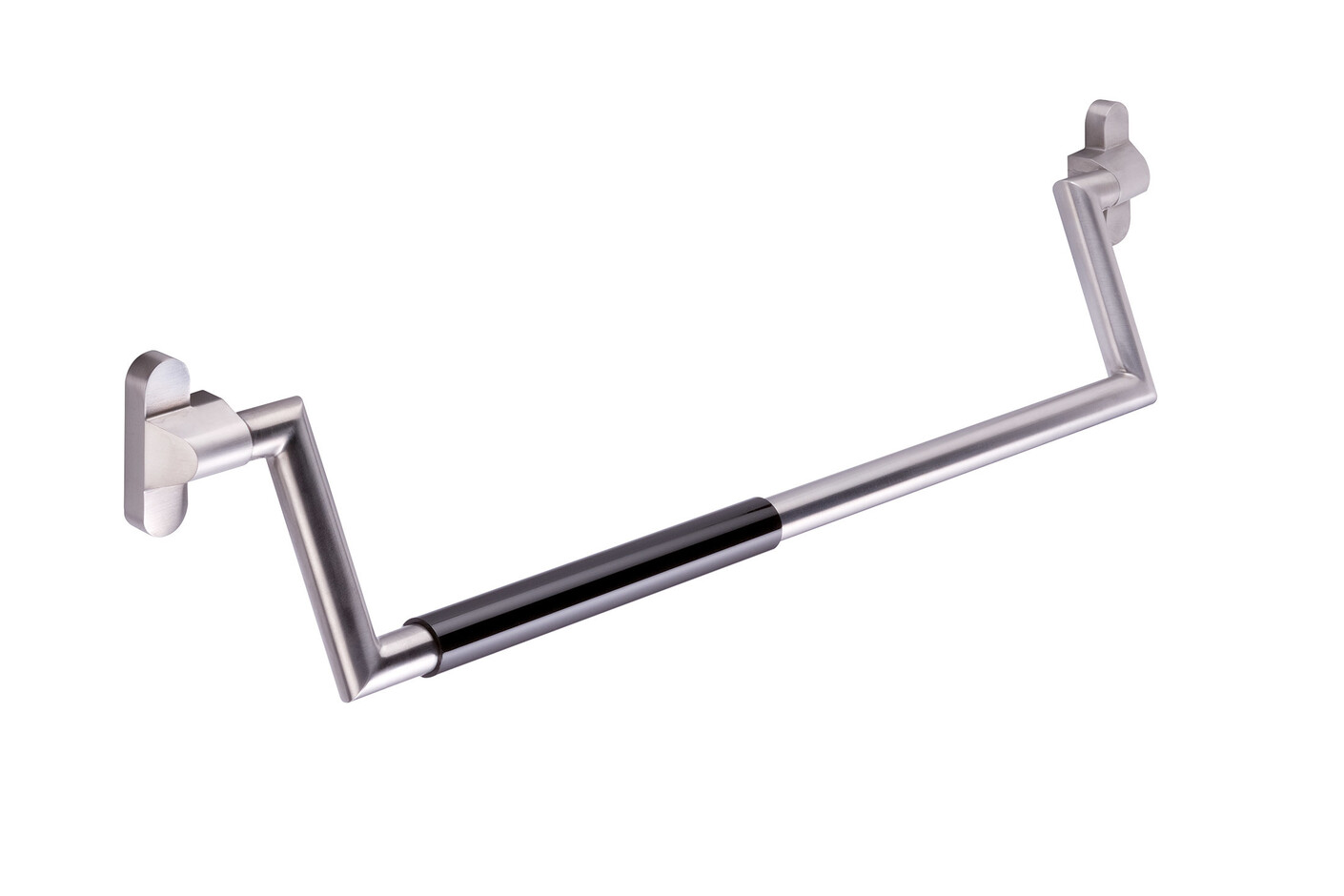

Panikstange System 111 zur Ausrüstung von Fluchttüren

- Zulassung nach DIN EN 1125 nur in Kombination mit geprüften Schlössern

- mit CE-Kennzeichnung.

Zugelassen für Feuer- und Rauchschutztüren nach Listung im bauaufsichtlichen Prüfzeugnis des jeweiligen Türenherstellers in Verbindung mit DIN 18273, DIN 4102, DIN 1634, für einflüglige oder zweiflüglige Türen in Flucht- und Rettungswegen (Stand- oder Stand- und Gangflügel). Handhabe aus Edelstahlrohr Durchmesser 25 mm mit Griffrohr aus Polyamid Durchmesser 30 mm. Griffrohr als einseitig positionierte Handhabe, dadurch eindeutige Visualisierung des optimalen Druckpunktes auf der Schlossseite, entspricht den Vorgaben der DIN 18040. Verbindung der Edelstahlrohre mittels Vierkantstab - teleskopierbar. Flachüberstand in Abhängigkeit vom Betätigungswinkel der Schlossnuss, min. aber gemäß DIN 1125, Klassifizierung 2: <= 100 mm. Befestigungsabstände 761 - 860 mm, 861 - 1010 mm, 1011 - 1160 mm, 1161 - 1300 mm, 301 - 1440 mm und 1441 - 1580 mm. Variabler Befestigungsabstand: kürzere Betätigungsstange (Befestigungsabstand > 761 mm) auf Kundenwunsch, genaues Maß angeben. Zur Anwendung auf Holz- und Stahlblatt-Türen sowie Rohrrahmentüren, ab Dornmaß 35 mm (profilabhängig) als einflüglige oder zweiflüglige Tür. Verdeckte, lockerungssichere Verschraubung mit Gewindeschrauben M5. Getriebeeinheit und Gegenlager mit Abdeckkappe, Breite der Rosette 27,7 mm, Breite der Getriebeeinheit 45 mm, Klemmfreiheit durch schließseits angeschrägte Flächen der Getriebeabdeckung und Positionierung der Griffstange auf der Innenseite des Getriebes. Oberfläche matt geschliffen Ausgelegt und geprüft für den Objektbereich, Klassifizierung nach DIN EN 1125

Nutzungkatagorie: Klasse 3

Dauerfunktionstüchtigkeit: Klasse 7

Türmasse: Klasse 6

Einsatz in Rauch- und Feuerschutztüren: Klasse B

Sicherheit von Personen: Klasse 1

Korrosionsverhalten: Klasse 3

Einbruchschutz: Klasse 2

Überstand Beschlag: Klasse 2

Betätigungsart: A

Anwendungsbereich der Tür: Klasse A

Artikel: HEWI PS111XA10

Designpreis der Bundesrepublik Deutschland 2008 Nominiert

iF DESIGN AWARD 2007

Red Dot Award: Product Design 2007

UNIVERSAL DESIGN expert favorite 2014

Alle System 111 Produkte


Hersteller:
HEWI, Deutschland

Design:
NOA
2016
