Panikstange nach DIN EN 1125

Panikstange nach DIN EN 1125
Produktbeschreibung

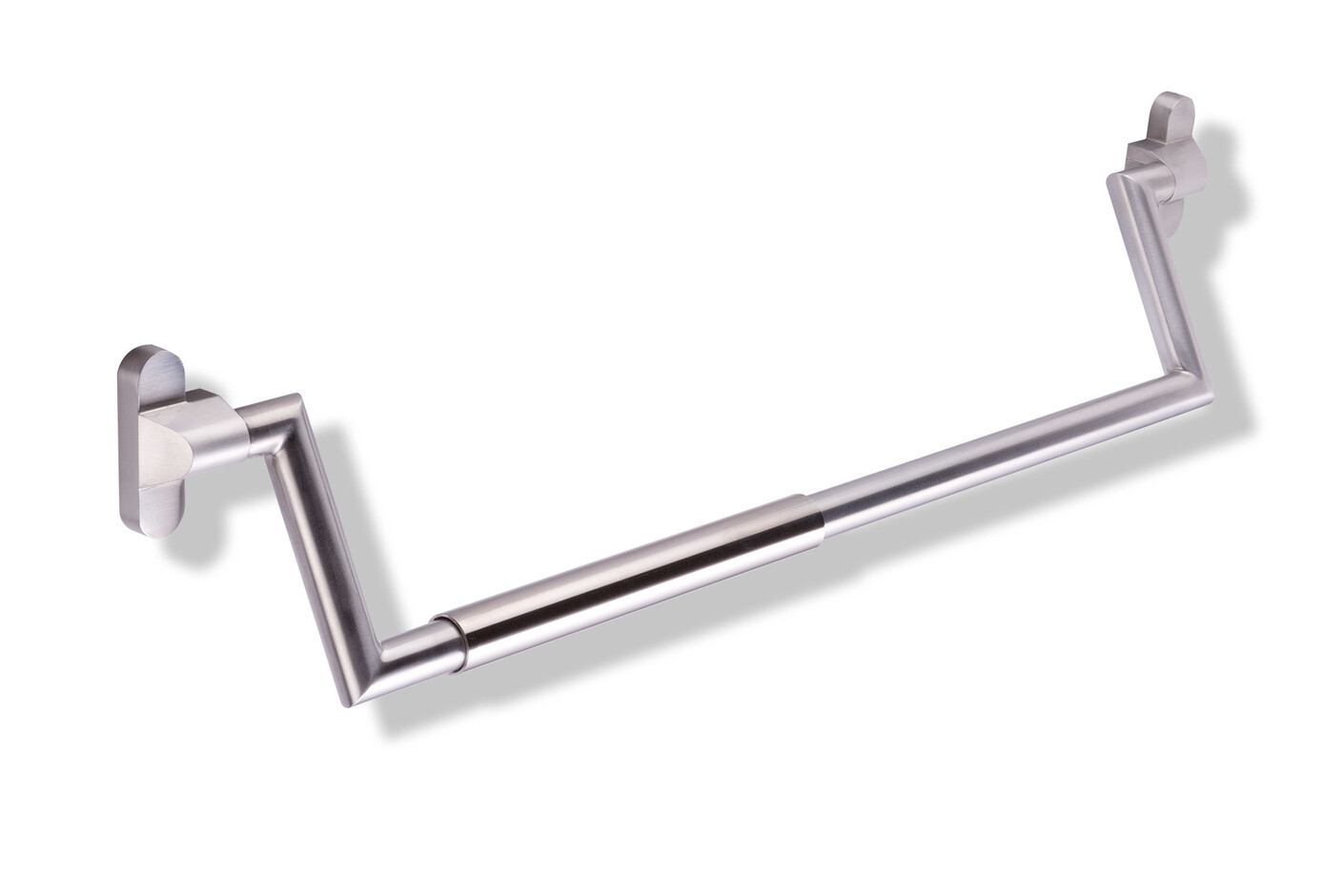

Panikstange System 162
zur Ausrüstung von Fluchttüren - Zulassung nach DIN EN 1125 nur in Kombination mit geprüften Schlössern - mit CE-Kennzeichnung. Zugelassen für Feuer- und Rauchschutztüren nach Listung im bauaufsichtlichen Prüfzeugnis des jeweiligen Türenherstellers in Verbindung mit DIN 18273, DIN 4102, DIN 1634, für einflüglige oder zweiflüglige Türen in Flucht- und Rettungswegen (Stand- oder Stand- und Gangflügel).

Handhabe aus Edelstahlrohr Durchmesser 25 mm mit Griffrohr aus Edelstahl Durchmesser 30 mm. Griffrohr als einseitig positionierte Handhabe, dadurch eindeutige Visualisierung des optimalen Druckpunktes auf der Schlossseite. Verbindung der Edelstahlrohre mittels Vierkantstab - teleskopierbar. Flachüberstand in Abhängigkeit vom Betätigungswinkel der Schlossnuss, min. aber gemäß DIN 1125, Klassifizierung 2: <= 100 mm.

Befestigungsabstände 436 - 485 mm, 486 - 535 mm, 536 - 585 mm, 586 - 635 mm, 636 - 685 mm, 686 - 760 mm, 761 - 860 mm, 861 - 1010 mm, 1011 - 1160 mm, 1161 - 1300 mm, 1301 - 1440 mm und 1441 - 1580 mm. Zur Anwendung auf Holz- und Stahlblatt-Türen sowie Rohrrahmentüren, ab Dornmaß 35 mm (profilabhängig) als einflüglige oder zweiflüglige Tür. Verdeckte, lockerungssichere Verschraubung mit Gewindeschrauben M5. Getriebeeinheit und Gegenlager mit Abdeckkappe, Breite der Rosette 27,7 mm, Breite der Getriebeeinheit 45 mm, Klemmfreiheit durch schließseits angeschrägte Flächen der Getriebeabdeckung und Positionierung der Griffstange auf der Innenseite des Getriebes. Oberfläche matt geschliffen Angaben zur Klassifizierung der Panikstange nach DIN EN 1125 finden Sie in den Zertifikaten des jeweiligen Schlossherstellers.

Artikel: HEWI PS160XA20

Alle System 162 Produkte


Hersteller:
HEWI, Deutschland

Design:
NOA
2008
